商品詳細介紹：
LFK - 5 - 1
|
LFK |
5 |
1 |
|
代表浮標式氣動量儀型號 |
代表氣動量儀的放大倍數（×1000） |
代表氣動量儀管數
（如1-單管、2-雙管、3-三管，…..） |
|
|
1—1000倍
2—2000倍
5—5000倍
10—10000倍 |
|
適用范圍：
LFK型浮標式氣動量儀與我公司制造的各種氣動測量頭及測定具，可實現測量：內徑、外徑、厚度、高度、深度、錐度、平面度、直線度、圓度、平行度、同軸度、槽寬、中心距、垂直度、通氣度和密封性等。同時，多管拼合也可實現多參數的綜合測量。
性能指標：
基本放大倍數
(倍) |
示值范圍
(μm) |
有效示值范圍
(被測件公差圍) |
刻度尺 |
刻度值
(μm) |
刻度間距
(mm) |
全刻度格數 |
|
1000 |
220 |
160 |
5.0 |
5 |
44 |
|
2000 |
110 |
80 |
2.0 |
4 |
55 |
|
5000 |
44 |
30 |
1.0 |
5 |
44 |
|
10000 |
22 |
16 |
0.5 |
5 |
44 |
量儀變換：
如使用過程中，需要改變浮標式氣動量儀的放大倍數時，可按下表變換部分零件即可實現。
|
基本放大倍數(倍) |
錐度玻璃管 |
浮標 |
緩沖彈簧(上) |
緩沖彈簧(下) |
刻度尺 |
|
1000 |
專用 |
通用 |
通用 |
通用 |
專用 |
|
2000 |
|
5000 |
通用 |
通用 |
通用 |
|
10000 |
產品特點：
1、可測量工件的各種長度參數、形狀和位置誤差，對某些機械量具和量儀難以實現的測量。例如深孔內徑、小孔內徑，窄槽寬度等，用氣動量儀比較容易實現。
2、量儀的放大倍數較高，人為誤差較小，工作時無機械摩擦，沒有回程誤差。

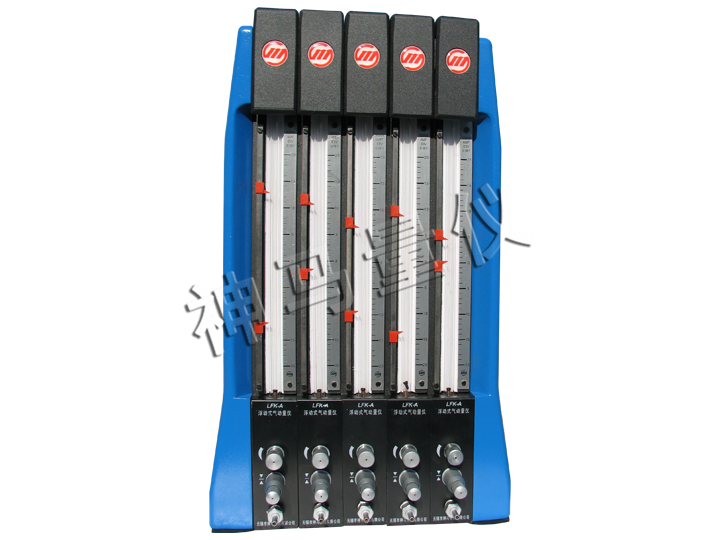

3、操作方便、讀取支管、能夠進行連續測量。多管拼合式氣動量儀，能夠同時測量多個參數，測量效率高。
4、實現測量頭與被測表面不直接接觸，減少測量力對測量結果的影響，避免劃傷被測件表面，對薄壁易變形零件的測量尤為適用。由于非接觸測量，測量頭可以減少磨損，延長使用壽命。
5、氣動量儀主體與測量頭之間采用軟管連接，可實現遠距離測量。
6、結構簡單、工作可靠、調整、使用和維修都方便。
使用條件：
1、清潔干凈且干燥空氣源
2、氣源工作壓力0.3-0.7MPa
生產制造的高精度空氣過濾裝置QGZ-3滿足LFK型或其它型號浮標式氣動量儀的使用要求。
